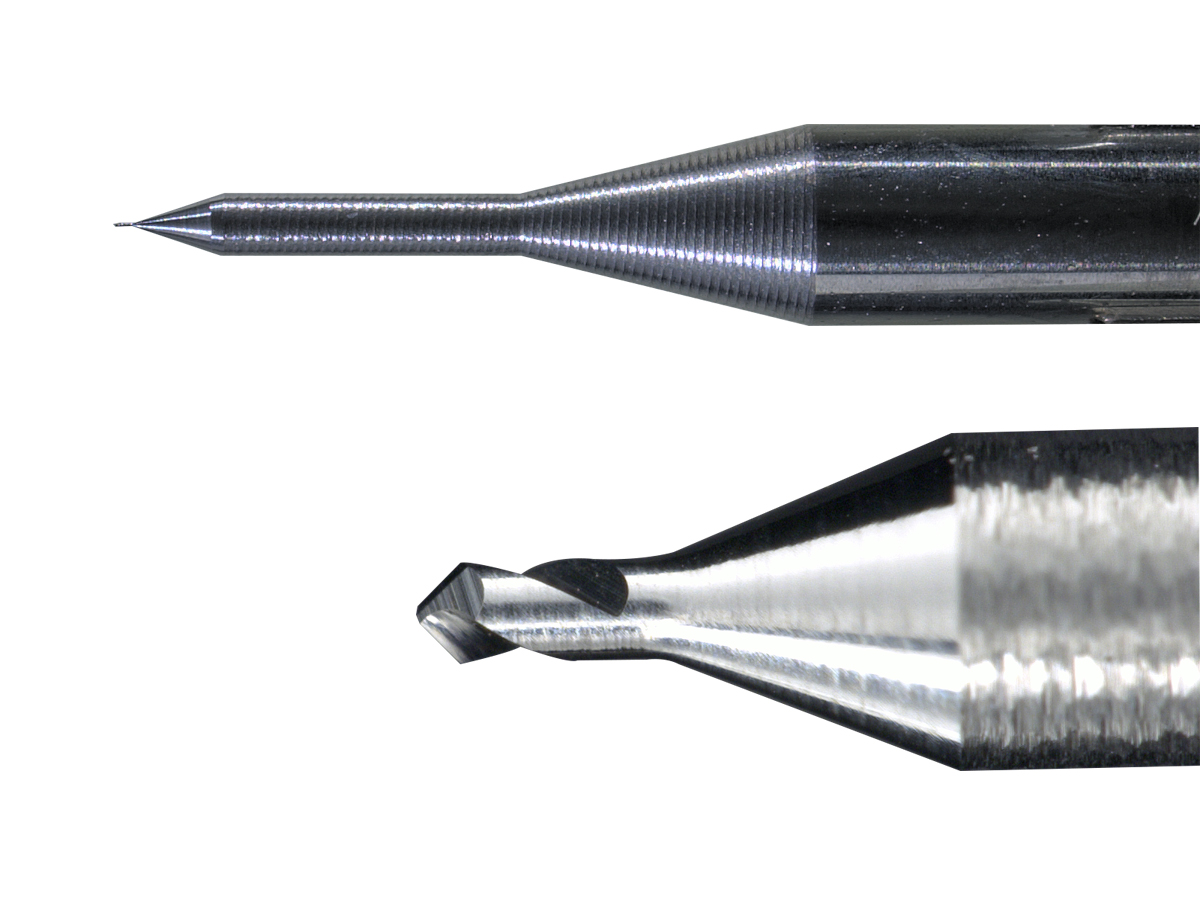

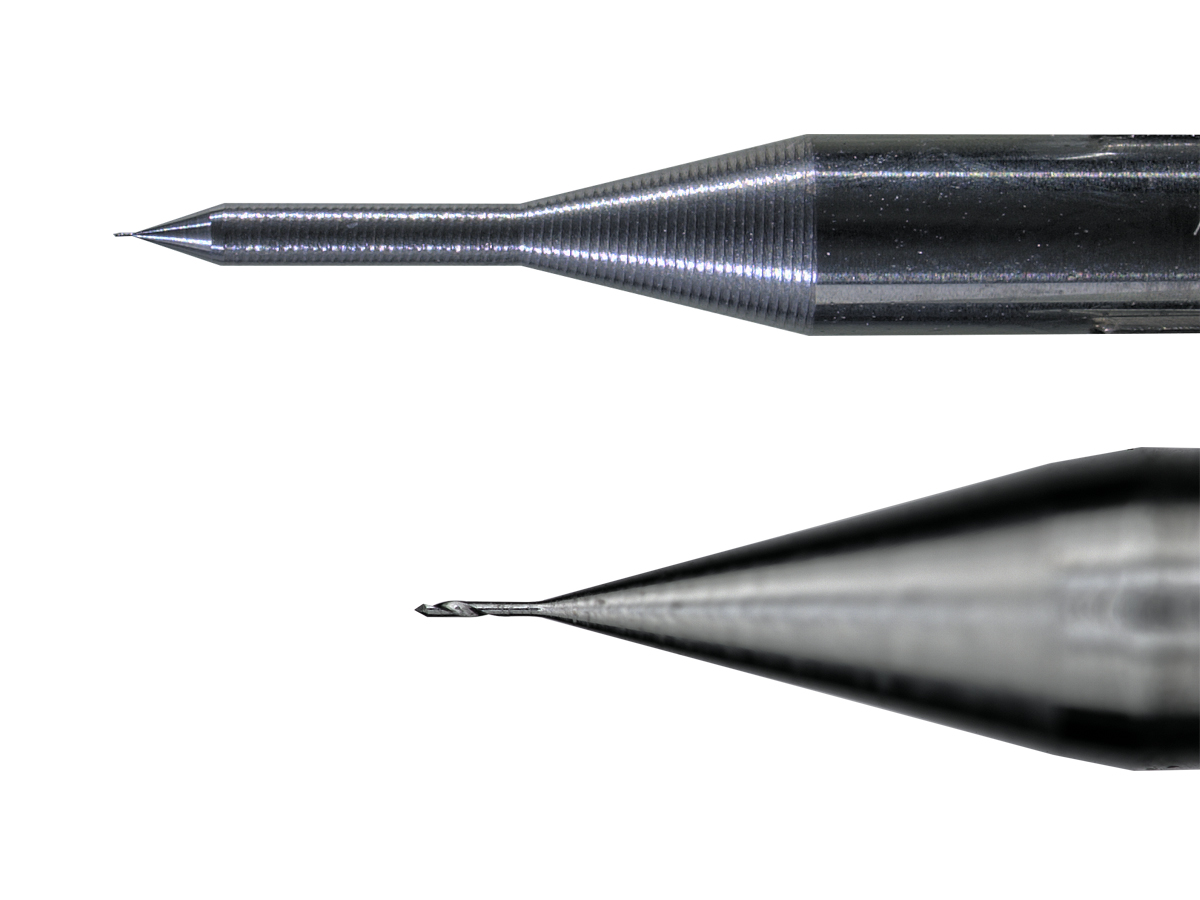

中心鑽 定位鑽

產品說明

1. 中心靜點小,有螺旋角設計,定位孔不起毛邊,排削佳不向四周擠壓
2.有單刃及雙刃兩種選擇。0.05以下為單刃,以上為雙刃。
3.刀刃及柄部同心度高,定位孔孔位精準

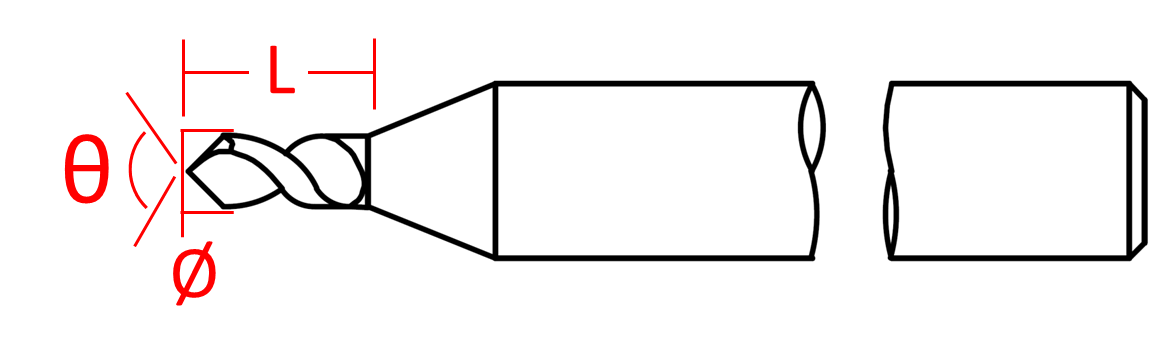

產品2D圖

0.02~0.05 鑽頭為單刃中心鑽
中心鑽之刃長頸部直徑頸部長度以及尖端角均可接受訂製
中心鑽鑽最小尺寸0.02,每0.001可提供一個尺寸
若有任何需要歡迎聯絡

中心鑽 定位鑽 – 尺寸規格表:

Cutting Diameter Ø (mm)Cutting Length L (mm)Point Angle°
0.015 ~ 0.0502 Ø90°
0.050 ~ 0.0802 Ø90°
0.080 ~ 0.1002 Ø90°
0.100 ~ 0.1501.5 Ø90°
0.150 ~ 0.2001.5 Ø90°
0.20 ~ 0.301.5 Ø90°
0.30 ~ 0.401.5 Ø90°
0.40 ~ 0.501.5 Ø90°
0.50 ~ 0.601.5 Ø90°
0.60 ~ 0.701.5 Ø90°
0.70 ~ 0.801.5 Ø90°
0.80 ~ 0.901.5 Ø90°
0.90 ~ 1.001.5 Ø90°
1.00 ~ 1.101.5 Ø90°
1.10 ~ 1.201.5 Ø90°
1.20 ~ 1.301.5 Ø90°
1.30 ~ 1.401.5 Ø90°
1.40 ~ 3.151.5 Ø90°



※ 中心鑽015~0.100刃長為2倍直徑長

※ 直徑100以上之中心鑽刃長為1.5倍直徑長

※ 0.020~0.05為單刃中心鑽

※ 中心鑽之刃長、頸部直徑、頸部長度和尖端角均可接受訂製

若有任何需要歡迎聯絡

直接輸入需要尺寸規格

輸入需要刀具直徑尺寸
例. Φ0.05 x 0.1 L

直徑規格0.015~0.100

鑽頭公差+0 ~-0.002mm
鑽頭直徑可每1um為一規格提供給您
由於尺寸繁多,也可於輸入區直接輸入

規格0.015 ~ 0.100 數量

直徑規格0.100~0.200

鑽頭直徑可每1um為一規格提供給您
由於尺寸繁多,也可於輸入區直接輸入

規格0.100~0.200 數量

直徑規格0.20 ~ 0.50

鑽頭直徑可每1um為一規格提供給您
由於尺寸繁多,也可於輸入區直接輸入

直徑規格0.20~0.50 數量

直徑規格0.50~0.80

鑽頭直徑可每1um為一規格提供給您
由於尺寸繁多,也可於輸入區直接輸入

直徑規格0.50~0.80 數量

直徑規格0.80~1.40

鑽頭直徑可每1um為一規格提供給您
由於尺寸繁多,也可於輸入區直接輸入

直徑規格0.80~1.40 數量

直徑規格1.40~3.175

鑽頭直徑可每1um為一規格提供給您
由於尺寸繁多,也可於輸入區直接輸入

直徑規格1.40 ~ 3.175 數量

客製化需求 更多數量
