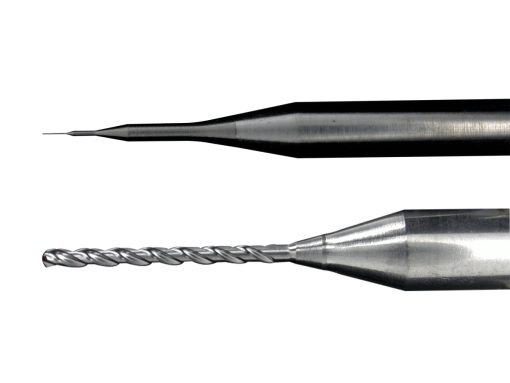

三刃鑽頭

榮獲:
大陸專利號 :ZL200772954 ‧ ZL200017361‧72093 台灣專利號 :M247322‧M294375‧ 仿冒必究

產品說明
1.尺寸規格齊全鑽徑最小為0.04mm至1.35mm每隔 0.001mm一種規格。
2.高精密度CNC機器加工製造而成。
3.鑽孔品質佳:三刀刃互成120°三個支點,切削進行時刀刃部可穩定進刀,孔壁光滑、孔真圓度高。
4.適用於硬脆材料或縮孔材料加工,例:工程塑膠、銅合金、不鏽鋼、鈦合金、高碳鋼等鑽孔加工。
產品2D圖

※ 刃長為刃徑15倍 加長型:刃長可視需要於予以加長
三刃鑽頭之刃長、頸部直徑、頸部長度以及尖端角均可接受訂製
尺寸公差:鑽徑+0.0~-0.002mm 鑽柄-0.001~ -0.005mm 總長+0.1mm~ -0.1mm



三刃鑽頭 ─ 尺寸規格表:

Cutting Diameter Ø (mm)Cutting Length L (mm)Point Angle°
0.040 ~ 0.07015 Ø120°
0.070 ~ 0.10015 Ø120°
0.11 ~ 0.1515 Ø120°
0.15 ~ 0.2015 Ø120°
0.21 ~ 0.233.5120°
0.24 ~ 0.274.2120°
0.28 ~ 0.304.5120°
0.31 ~ 0.325120°
0.33 ~ 0.355.2120°
0.36 ~ 0.385.5120°
0.39 ~ 0.416120°
0.41 ~ 0.436120°
0.44 ~ 0.467120°
0.47 ~ 0.507.5120°
0.51 ~ 0.808120°
0.81 ~ 0.998.5120°
1.0 ~ 1.29120°
1.20 ~ 1.409120°

※ 三刃鑽頭最小尺寸0.04,可依每0.001mm (1um)提供鑽頭
可為您客製化刀具刃徑、刃長、尖端角,及特殊構型製作,若有需要請聯絡



0.02~0.03 鑽頭為單刃鑽頭

直接輸入需要尺寸規格

輸入需要刀具直徑尺寸
例. Φ0.125 x 1.9 L

直徑規格0.040 mm ~ 0.100 mm

鑽頭公差+0 ~-0.002mm
鑽頭直徑可每1um為一規格提供給您
由於尺寸繁多,也可於輸入區直接輸入

規格0.020~0.100 數量

直徑規格0.100 mm ~0.200 mm

鑽頭直徑可每1um為一規格提供給您
由於尺寸繁多,也可於輸入區直接輸入

規格0.100~0.200 數量

直徑規格0.20 mm ~0.50 mm

鑽頭直徑可每1um為一規格提供給您
由於尺寸繁多,也可於輸入區直接輸入

直徑規格0.20~0.50 數量

直徑規格0.50 mm ~ 0.80 mm

鑽頭直徑可每1um為一規格提供給您
由於尺寸繁多,也可於輸入區直接輸入

直徑規格0.50~0.80 數量

直徑規格0.80 mm ~ 1.30 mm

鑽頭直徑可每1um為一規格提供給您
由於尺寸繁多,也可於輸入區直接輸入

直徑規格0.80~1.30 數量

客製化需求 更多數量
